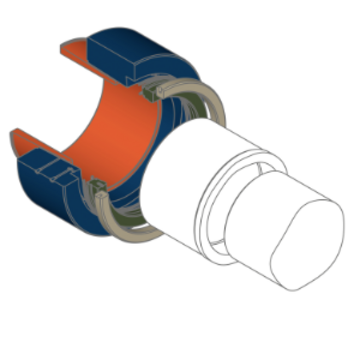

Die hydraulische Schrumpfscheibe Typ HYD basiert auf dem gleichen Prinzip wie die mechanische Schrumpfscheibe Typ HSD. Auf Grund der hydraulischen Verspannung wird im Vergleich zum mechanischen Typ HSD nur ein Bruchteil der Zeit zur Montage und Demontage benötigt.
Die HYSD Serie 18 eignet sich besonders für wiederkehrende Spannvorgänge, etwa an Getriebeprüfständen, in Windkraftanlagen sowie bei Hydraulikmotoren und Industriegetrieben. Nach dem Spannen wird die Verbindung mechanisch blockiert und der Hydraulikdruck vollständig abgelassen.
CAD-Modelle erhalten Sie auf Anfrage.
Die Schrumpfscheibe liegt im Betrieb außerhalb des Kraftflusses. Sie stellt lediglich die zur Verbindung benötigten Kräfte bereit und überträgt selbst keine Kräfte oder Momente zwischen Welle und Nabe. Es treten daher nur sehr geringe dynamische Lasten auf. Bei korrekter Auslegung ist die HYSD dauerfest.
